Universal Filamenthalter ist ein Benutzerprojekt
| Universal Halterung für Filamentrollen | |
|---|---|
| Benutzerprojekt | |
| Projekt: | Universal Halterung für Filamentrollen |
| Benutzer: | Damian Schneider |
| Bereich: | Werkzeug |
| Technologie: | 3D Druck |
Projektbeschreibung

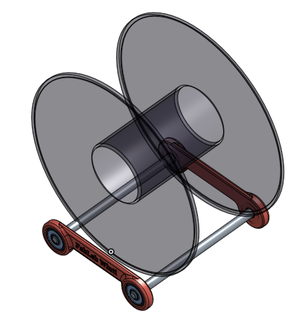

Eine Filament-Rollen halterung die auf den Tisch gestellt wird und für alle gängigen Rollen funktioniert, egal ob klein, gross, schmal oder breit. Die 3D dateien wurden mit Onshape erstellt und sind auch mit jedem Onshape account bearbeitbar. Zum Ausdrucken als STL exportieren. Wenn du andere Kugellager verwenden willst, einfach die entsprechenden Durchmesser anpassen vor dem export.
Materialliste:
- 2x 3D gedrucktes Bauteil der Halterung
- 4x Kugellager Typ 608, (22x7x8) zum Beispiel diese von Banggood
- 2x 15cm Stange, 8mm Durchmesser (z.B. Alurohr aus dem Baumarkt)
Für extra breite Rollen sind eventuell auch 20cm Stangen nötig, einfach vor dem zusägen abmessen.
Projektstatus
Abgeschlossen
