Universal Filamenthalter ist ein Benutzerprojekt


Foto rollenhalter.png


Universal Halterung für Filamentrollen
Benutzerprojekt
Projekt: Universal Halterung für Filamentrollen
Benutzer: Damian Schneider
Bereich: Werkzeug
Technologie: 3D Druck


Projektbeschreibung

Eine Filament-Rollen halterung die auf den Tisch gestellt wird und für alle gängigen Rollen funktioniert, egal ob klein, gross, schmal oder breit. Die 3D dateien wurden mit Onshape erstellt und sind auch mit jedem Onshape account bearbeitbar. Zum Ausdrucken den Spulenhalter als STL exportieren. Wenn du andere Kugellager verwenden willst, einfach die entsprechenden Durchmesser anpassen vor dem export. Für die Kugellager in der Stückliste, einfach diesen halter ausdrucken: Spulenhalter.STL (zum herunterladen auf 'Raw' klicken)

Materialliste:

  • 2x 3D gedrucktes Bauteil der Halterung
  • 4x Kugellager Typ 608, (22x7x8) zum Beispiel diese von Banggood
  • 2x 15cm Stange, 8mm Durchmesser (z.B. Alurohr aus dem Baumarkt)

Für extra breite Rollen sind eventuell auch 20cm Stangen nötig, einfach vor dem zusägen abmessen.

Für den Zusammenbau können muss einfach alles zusammengesteckt werden. Je nach verwendetem Drucker und -einstellungen können die Lager etwas lose sein oder nicht ganz passen. Entsprechend entweder etwas ausschleifen oder mit Leim einkleben. Cementit und Holzleim hält auf Metall nicht so gut, besser ist Sekundenkleber oder Araldit/Epoxy. Aufpassen, dass die Kugallager nicht zugeklebt sind, sonst dreht es nicht mehr sauber.

Ein fertiges Exemplar kann im FabLab besichtigt werden (sollte irgendwo bei den 3D Druckern sein).

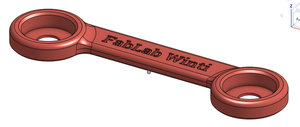

Universalhalterung 3Ddruck.png

Projektstatus

Abgeschlossen

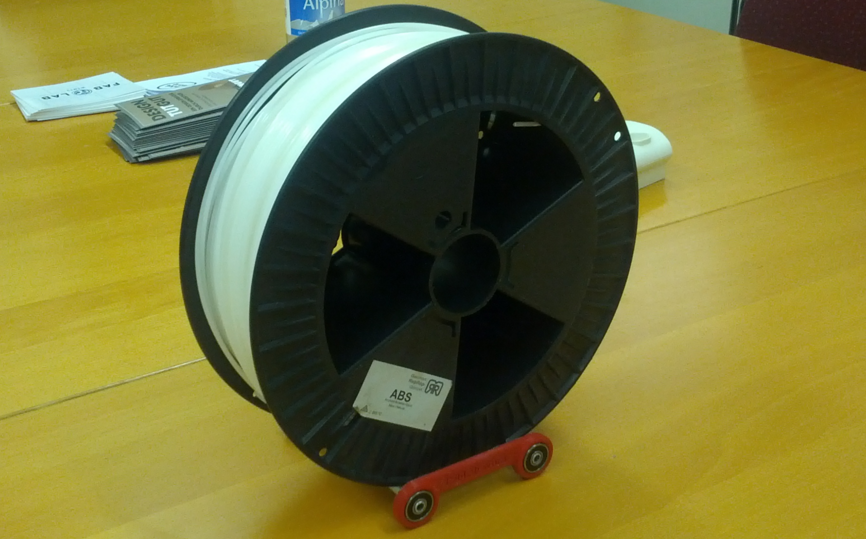

Foto rollenhalter2.png
