Lasercutter Trotec Speedy 300
Inhaltsverzeichnis
Bestimmungsgemässe Verwendung
Der TROTEC Speedy 300 findet Verwendung für die Gravur und das Schneiden von Schildern, Stempeln und dgl.
Verwendung nur nach besuchtem Lasercutter Grundkurs Speedy oder mit einschlägigen Kenntnissen über Lasercutter. Hier bitte anmelden: https://fablabwinti.ch/kurse/ Nach Bedarf werden die Kurse organisiert.
Gerät im Betrieb niemals unbeaufsichtigt lassen!
Bitte keine Konfigurationseinstellungen an der Maschine ändern!
Die Linse des Lasercutters darf auf keinen Fall selbstständig ausgebaut oder gereinigt werden!
Die Wartung der Maschine erfolgt ausschliesslich durch Mitglieder der Fachgruppe Lasercutter!
Bei Unregelmässigkeiten während des Betriebs ist die Maschine sofort zu stoppen und die Vorkommnisse dem LabManager zu melden!
|
|
Achtung: Diese Anlage arbeitet mit einem unsichtbaren Laserstrahl. Unsachgemässe Bedienung kann zu Verletzungen des Bedienpersonals und/oder zur Beschädigung der Anlage führen! |
|
|
Im FabLab Winti dürfen NUR Holz, MDF, Acrylglas (PMMA), Karton und Echtleder gelasert werden! |
|
|
ACHTUNG: Einige Kunststoffe sondern beim Laserschneiden extrem schädliche Gase ab, deshalb darf im FabLab Winti ausser Acrylglas (PMMA) kein anderer Kuststoff gelasert werden! PVC (Polyvinylchlorid) darf in keinem Fall mit dem Laser bearbeitet werden! |
|
|
ACHTUNG: Der Lasercutter ist manchmal für Workshops reserviert. Infos dazu gibt es im FabLab Winti Kalender. |
Sicherheit
Sicherheitshinweise Laser
 |
Zur Beurteilung der potentiellen Gefährdung durch Laseranlagen werden diese in 5 Sicherheitsklassen eingeteilt: 1, 2, 3a, 3b und 4. Der Speedy 300 ist ein Gerät der Klasse 2 und damit vollkommen sicher. Dies wird durch das Schutzgehäuse und die Sicherheitseinrichtungen gewährleistet. Bitte beachten Sie, dass eine unsachgemässe Inbetriebnahme des Gerätes den Status der Sicherheitsklasse 2 ausser Kraft setzt, und die Freisetzung gesundheitsschädlicher Strahlung zur Folge haben könnte. | ||||||
|
Dieses Laser Gravur System enthält einen Kohlendioxid (CO2)-Laser der Klasse 4, der eine intensive und unsichtbare Laserstrahlung emittiert. Ohne Schutzeinrichtungen ist die direkte Strahlung oder auch eine diffus reflektierte Strahlung gefährlich! | ||||||
|
Wenn man sich der Laserstrahlung ohne Schutzmassnahmen aussetzt, sind folgende Risiken gegeben:
|
Sicherheitsvorkehrungen beim Betrieb des Gerätes
In Ihrem Speedy 300 ist ein geschlossenes Sicherheitssystem integriert, welches sofort den Strom für die Laserröhre abschaltet, sobald die Schutzhaube geöffnet wird. Aus diesem Grund kann es zu einer unvollständigen Gravur kommen, wenn der Deckel während des Betriebes geöffnet wird. Drücken Sie daher zuerst die Taste "PAUSE", wenn Sie Ihre Gravur unterbrechen möchten.
Bitte denken Sie an folgende Sicherheitsvorkehrungen beim Arbeiten mit diesem Gerät:
Der Laserstrahl kann brennbare Materialien entzünden, deswegen muss stets ein Feuerlöscher in der Nähe sein. Lagern Sie keine brennbaren Materialien im Geräteinnenraum bzw. in unmittelbarer Umgebung des Gerätes. Insbesondere sind auch Reste von Materialien umgehend aus dem Gerät zu entfernen um der Brandgefahr vorzubeugen.
Ein unbeaufsichtigter Betrieb der Anlage ist nicht gestattet!!!
Viele Metalle, insbesondere unbeschichtetes Aluminium, Kupfer, Silber und Gold, können auf Grund der geringen Absorption mit dem Laser nicht bearbeitet werden und führen zu hohen Reflexionen des Laserstrahls. Derartige Werkstoffe dürfen nicht in den Strahlengang eingebracht werden, da eine gerichtete Reflexion die Schutzabdeckung zerstören könnte.
Die Justage des Strahlengangs darf grundsätzlich nur von einem eigens geschulten Personal durchgeführt werden. Eine unsachgemässe Einstellung kann zu einem unkontrollierten Austritt der Laserstrahlung führen.
Warn- und Hinweisschilder
 |
Die Warn- und Hinweisschilder sind am Gerät an jenen Stellen angebracht, die vor der Inbetriebnahme bzw. während des Betriebes eine Gefahrenquelle darstellen könnten. Achten Sie daher speziell auf die Hinweise auf den Schildern. |
Arbeiten mit dem Speedy 300
Der Speedy wird über die web basierende Trotec-Software Ruby bedient.
Ruby ist eine sehr smarte Software. Sie ersetzt CorelDraw und JobControl, welche bis anhin für die Bedienung notwendig waren. Mit Ruby können diverse Datei-Formate, wie pdf, svg, png, ai, usw direkt importiert werden.
Workflow
- Ich bin mit der «Bestimmungsmässigen Verwendung» und der «Sicherheit» des Laserscutters vertraut?
==> Bestimmungsgemässe Verwendung
==> Sicherheit - Ich habe eine für den Lasercutter vorbereitete Grafik zur Hand?
==> Datei im svg, png, ai Format - Der Lasercutter ist ein- und freigeschaltet?
==> Erfolgt durch den LabManager. (Für Labmanager: Der Hauptschalter ist hinten links oben. Der RFID-Controller ist zur Zeit noch nicht in Betrieb. Die Lüftung muss nicht separat eingeschaltet werden, sondern schaltet sich beim Starten eines Jobs automatisch ein. Es ist also OK, wenn ihr Display bis zum Starten des Jobs dunkel ist.) - Laserlinse auf das zu bearbeitende Material einstellen.
==> Linse manuell fokussieren - Ruby, Laserjob erstellen.
==> Ruby, Laserjob erstellen - Starte Deinen Laserjob
==> Starte den Laserjob
Linse manuell fokussieren
 |
Das Material auf dem Lasertisch einlegen.
Den Fokusstift am Linsenkopf auflegen. Der Fokusstift befindet sich im Innern des Bearbeitungsraums an der Vorderkante auf dem Absatz und ist nach Gebrauch wieder dort zu verstauen. | |
 |
Über die Pfeiltaste am Bedienpanel fährt man den Lasertisch nach oben bis der Fokusstift umfällt. Ist der Fokusstift bei der Berührung des Materials umgefallen, stimmt der Fokus des Lasers. |
Ruby, Laserjob erstellen
Nach dem Einloggen präsentiert sich Ruby wie folgt:
 |
 |
Manage
Suche und bearbeite die Laserdesigns und Aufträge |
 |
Design
Gestalte deine Laser-Designs und Texte. Lade deine Zeichnungen. | |
 |
Vorbereiten
Bereite deine Aufträge für die Produktion vor. | |
 |
Produzieren
Führe deine Aufträge auf dem Laser aus. | |
Manage
Hier findest du die bereits erstellten Zeichnungen und Jobs.
Design
Gestalte deine Laser-Designs und Texte. Lade deine Zeichnungen. (Beachte: Der Button «Design importieren» importiert nicht ins aktuelle Design, sondern in ein neues. Falls sich die Liste nicht aktualisiert, lade die Seite neu.)
Platziere deine Zeichnung entsprechend dem zu bearbeitenden Material.
Passe die vorgegeben Grösse deinem zu bearbeitenden Material an. So ist die Platzierung auf dem Laserbett einfacher.
Wähle die Farbe für die Gravur oder den Schnitt, entsprechend den Durchgängen beim Lasern. Regel: Zuerst die Gravur. Danach die Schnitte von innen nach aussen.
Vorbereiten
Bereite deine Aufträge für die Produktion vor.
Wähle dein Material für den Job. ==> Bitte verwende ausschliesslich die FabLab… Materialien!
Materialauswahl
Ordne dem Durchgang die Funktion zu: Gravieren oder Schneiden.
Mit der Materialauswahl sind die Parameter vorgegeben.
Sollten die Parameter kein gutes Resultat ergeben, können sie hier angepasst werden. Falls mehrere Schnitte mit verschiedenen Einstellungen gemacht werden sollen und dafür nicht genug Voreinstellungen vorhanden sind, können in der Materialdatenbank neue hinzugefügt werden – bei «Effektliste» aufs Wort «Effektliste» klicken (nicht aufs Plus).
 |
|
Nach Beendigung deiner Einstellungen betätige die Taste QUEUE.
Der Job fertig erstellt und kann nun auf dem Speedy ausgeführt werden.

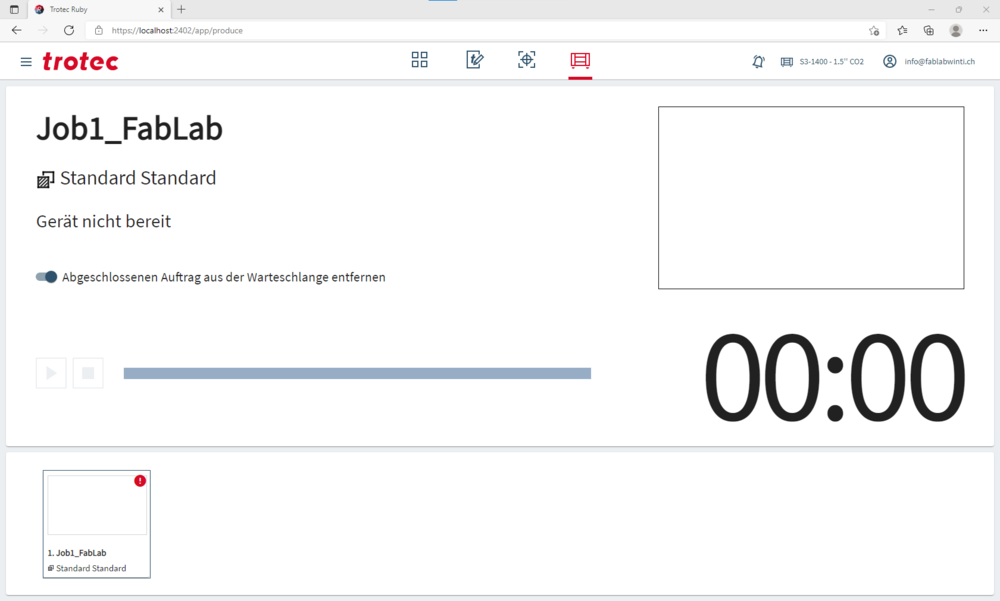

Starte den Laserjob
Ist das Material im Speedy richtig eingelegt? Die Linse fokussiert?
Dann kann der Job aus der QUEUE auswählt werden und dem Start steht nichts mehr im Weg.
Technische Daten / Gerätespezifikation
Mechanik | |
| Arbeitsfläche | 726 mm x 432 mm |
| Max. Werkstückhöhe | 200 mm mit 1,5 Zoll Linse 200 mm mit 2,0 Zoll Linse 187 mm mit 2,5 Zoll Linse 149 mm mit 4,0 Zoll Linse |
| Max. Gravurgeschwindigkeit | 355 cm/s |
| Schneidgeschwindigkeit | Abhängig von Material, Dicke und Laserleistung |
| Motor | Bürstenloser DC Servomotor |
| Encoder | Inkrement |
| Bearbeitungstisch | Metall (ferromagnetisch) |
| Max. Belastung des Bearbeitungstisches | 20 kg |
| Linse | 1,5 Zoll, 2,0 Zoll, 2,5 Zoll oder 4 Zoll |
Optionen | |
Standard:Elektro-Optischer Autofokus, Laser Pointer (655nm, < 0,99mWcw), Koaxial Zublasung (ohne Kompressor), Ferromagnetischer Bearbeitungstisch, 1,5 Zoll Linse, USB Verbindung, JobControl Expert Software | |
Optional:Schneidetisch, Rundgravur-Vorrichtung, Erweiterter Staubschutz, Laserleistung Upgrade, Zublasung inklusive Kompressor, Temperatur-Sensor, Vakuumtisch, Datenimport MAC, Doppelkopfausführung, MCO (Multi Color Option, siehe eigenes Datenblatt) | |
Laserkontrolle | |
| Laserleistung | Einstellbar von 0–100% (üblicherweise 10–100%) |
| Schnittstelle Hardware | RS-232-C: Datenrate 19.200–115.200 Baud USB: Datenrate 460.800 Baud |
| Schnittstelle Software | JobControl, HPGL |
Laserröhren | |
| Laserröhre | Sealed off CO2 Laser, wartungsfrei |
| Laserleistung | 60W |
| Wellenlänge | 10,6µm |
Kühlung | |
| Luftkühlung | 12W–120W Geräte mittels Kühlventilatoren |
| Wasserkühlung | Zusätzlich bei 60W, 105W und 120W Geräten mittels externer Wasserkühlung |
Stromversorgung, elektrische Sicherung | |
| 12W bis 75W Geräte | Einphasig 230V / 50Hz oder 115V / 60 Hz |
| Leistungsaufnahme | 1900W bei 60W-Luftkühlung und 75W Gerät |
| Empfohlene Sicherung | 16A (230V), 20A (115V) bei 60W und 75W Gerät |
Abmessungen | |
| Breite/Tiefe/Höhe (ca.) | 1090mm / 890mm / 590mm |
| Gewicht (ca.) | 135 kg für 25 Watt Gerät |
Umgebungsbedingungen | |
| Umgebungstemperatur | +15°C bis +25°C |
| Luftfeuchtigkeit | 40% bis max. 70%, keine Kondensation |
Lasersicherheit | |
| Laserklasse | CDRH Lasersicherheit Laser Klasse 2(M) CE konform, FDA geprüft |
| Interlock | Doppeltes Interlock Sicherheitssystem |
