Migration unserer LoRa Gateways auf TTN Stack v3

Unsere LORIX One Gateways verwenden bisher den TTN Stack v2. Dieser wird am 1.12.2021 abgeschaltet. Darum müssen die Gateways auf den TTN Stack v3 migriert werden. Da man für die Migration sowieso an den Gateway muss, kann bei dieser Gelegenheit auch gleich ein Firmware Update eingespielt werden.

Anleitung für den Firmware Update:

1. LORIX Programmiertool (für Windows) herunterladen und installieren.
2. Firmware v1.3.3 für 256kB Version herunterladen (lorix-os-1.3.3+605df84_lorix-one-256.wimg).
3. Programmiertool starten.
4. Firmware auswählen.
5. Gateway über ein USB-Kabel mit dem PC verbinden.
6. Gateway Stromversorgung über Ethernet/PoE verbinden.
7. Reset-Taste im Abstand von max. einer Sekunde zwei mal kurz (<1s) und ein mal lang (>3s) drücken. kurz-kurz-lang. Die blaue LED sollte nach dem langen Klick einmal aufblinken. Der Gateway befindet sich nun im Programmiermodus.
8. Der Gateway sollte nun vom Programmiertool erkannt worden sein. Nun den button Program klicken und abwarten, bis der Update fertig ist.
9. Gateway rebooten durch Strom trennen und wieder verbinden.

COM-Port des Gateways ermitteln:

1. Auf das Windows Startmenü klicken und damit anfangen geräte-manager einzutippen.
2. Sobald der Geräte-Manager im Suchfenster angezeigt wird, diesen anklicken.
3. Im Geräte-Manager den Eintrag Anschlüsse (COM & LPT) durch klicken auf das > Symbol öffnen.
4. Es sollte ein Anschluss namens Teensy USB Serial (COMxx) angezeigt werden. Der benötigt COM-Port steht in der Klammer.

Gateway vorbereiten:

Falls noch kein SSH Terminal vorhanden ist, Putty herunterladen und installieren.
Putty starten, Verbindung auf Typ Serial umstellen, bei Serial line den ermittelten COMxx eingeben, Speed auf 115200 einstellen und dann Open klicken.
Nun sollte ein Terminalfenster öffnen, in dem man mit "LORIX OS ..." und einem login Prompt begrüst wird. Der default User ist admin und das default Passwort ist lorix4u.

 > admin (+ENTER)
 > lorix4u (+ENTER)

Nun muss das Passwort auf den im Slack Channel der TTN-Fachgruppe mitgeteilten Wert geändert werden:

 > passwd (+ENTER)
 > Current password: lorix4u (+ENTER)
 > New password: das Passwort aus dem Fachgruppen-Channel (+ENTER)
 > Retype new password: nochmal das selbe Passwort (+ENTER)

Falls das Gateway bisher noch nicht mit eurem Netwerk verbunden war, schliesst es jetzt an.
Nun braucht ihr die IP-Adresse des Gatways:

 > ifconfig

Unter eth0 wird nach inet addr: die entsprechende IP-Adresse angezeigt.

Weiter mit dem Web-Browser:

Offne den Web-Browser und gib die ermittlete Gateway IP ins Adressfeld ein.
Es erscheint der Login-Screen der Gateway Web-Oberfläche.

 > Username: admin
 > Passwort: wie vorher geändert

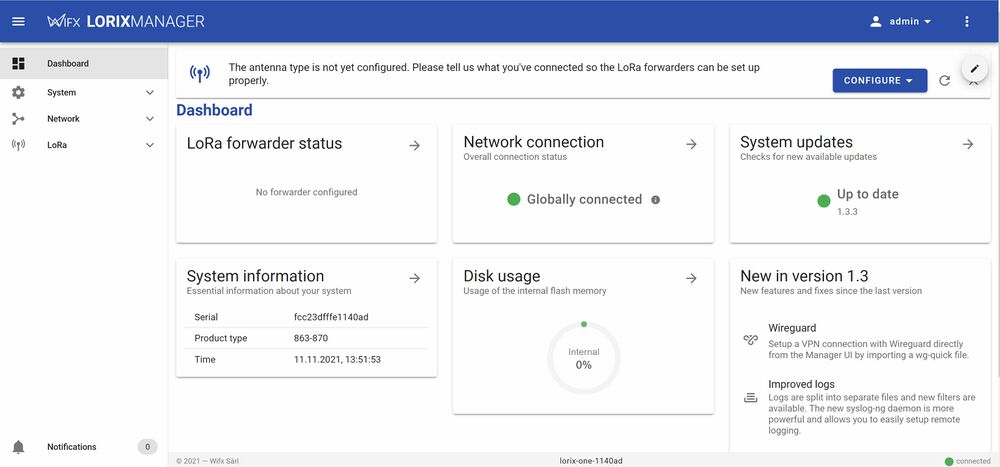

Nach dem Login erscheint die Web-Oberfläche des Gateways:

• Nun oben rechts auf den blauen CONFIGURE Button klicken und 4dBi Gain auswählen.
• Links im Menü System / Regional settings öffnen.
• Unter Timezone Zurich auswählen.
• Links im Menü LoRa / Forwarder öffnen.
• Rechts oben den blauen Bleistift-Button anklicken.
• Im Forwarder Dropdown "LoRa Basic Station" auswählen und Apply klicken.
